首頁 > 產品家族 > 激光打標機 >

軟板鐳雕機

定位系統：CDD自動視覺定位
電路板雕刻范圍（最大）：320*425mm
打標時間：雕刻3mm*3mm大小二維碼約為1秒鐘
激光器：紫外、二氧化碳、綠光、光纖
適用的電路板寬度：50-320mm
適用的電路板長度：50-425mm

在線咨詢

18811886657

產品介紹/

Product introduction

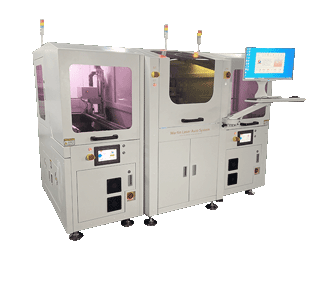

MAG-6000系列軟板激光鐳雕機（CO2/UV/FIBER），針對FPC軟板PCB設計，免夾板治具直接進行字符、圖形、條形碼和二維碼等標識處理，讓FPC打標更簡單。廣泛應用于機械電子、汽車電子、半導體、航空等行業。

產品特點/

Product characteristics

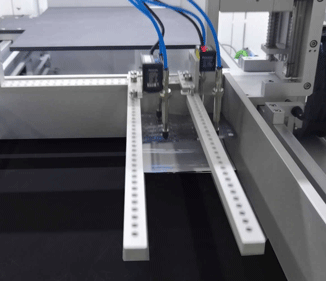

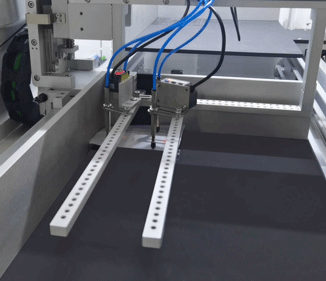

雙區自動上下料，實現免治具FPC原包裝自動打標

① 左右雙區上下料，實現交替連續打標，提高打標效率；
②自動識別FPC隔離層白紙，只需拆外包裝即可上機操作，減少工人干預；

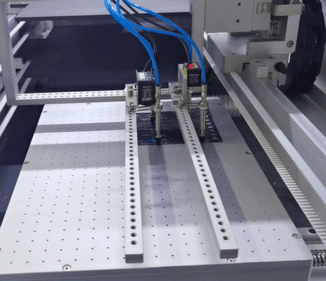

③真空吸、CDD自動視覺定位，免輔助治具大幅度降低制造成本；

調取訂單模式，實現自動打標

① 打標程序跟生產型號和數量相結合，依據PMC計劃生產；
② 避免出現超前生產和產能不清晰；
③ 避免非生產過程中修改程序；
④ 實現人與機分離。

二維碼自動調取程序

① 通過二維碼可以直接調取程序，方便，簡單，不出錯；
② 產品切換智能化。

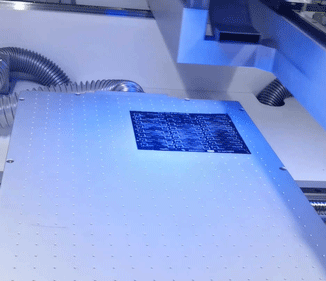

CCD掃描功能

① 業內領先的PCBA整板掃描功能，改變了傳統視覺指引；
② 縮短編程時間，路徑實時顯示，修改方便簡單。

運行誤差，全程監控

① 打標過程，每片板的標識點誤差實時記錄；
② 運動軸的誤差實時記錄；
③ 誤差值可以根據產品需要設定。

獨特的激光調節穩定技術（ADIS）

① 激光功率實時反饋及補償；
② 專利激光驅動卡及打標軟件。

工業4.0——MES系統

① 服務器數據自動調??；
② 上傳機臺數據及生產數據；
③ 實時監測設備狀況。

產品參數/

Product parameter

工作模式	離線型	軟件版本	Basic/Professional/Customized
雕碼類型	一維碼、二維碼、數字、字母、文字、圖形等	雕刻表面	電路板、金屬、塑料等
激光器	紫外、二氧化碳、綠光、光纖	鏡頭	F=100mm,F=160mm,F=254mm
冷卻方式	空氣冷卻系統	定位系統	CDD自動視覺定位
讀碼方式	CCD實時讀碼	驅動方式	AC伺服馬達
單個條碼雕刻范圍（最大）	105*105mm	電路板雕刻范圍（最大）	320*425mm
打標時間	雕刻3mm*3mm大小二維碼約為1秒鐘	適用的電路板寬度	50-320mm
適用的電路板長度	50-425mm	光源	LED
操作系統	Windows 7 操作系統	通訊接口	SMEMA通訊接口
數據處理	備份、還原、分享、整合數據	電壓	220V，50HZ,1Ph
最大功率	1800W	氣源	4-6 bar
排風管直徑	38mm	主機機臺尺寸（長寬高）	160086001650mm
上料機（長寬高）	12506901650mm	主機+上料機重量	817kg+369kg
