首頁 > 產品家族 > PCB分板機 > 在線分板機 >

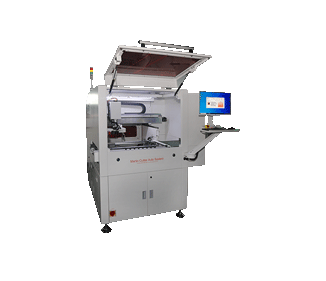

MT-8000系列在線電路板切割機

加工范圍：Max400×400mm（或定制）
切割功能：直線、弧線、曲線
切割精度：± 0.05mm
重復精度：± 0.02mm
入料方式：無載具軌道進板
卸載方式：夾爪

在線咨詢

18811886657

產品介紹/

Product introduction

MARTIN MT-8000是一款智能化的無載具在線電路板下切割機，改變傳統上切割方式，解決高元器件PCBA在線分板的難題。伺服電動夾抓自由完成取、放、夾料動作，無載具切割。免去載具（治具）制作成本，產品換線高效便捷。合適大批量和小批量的生產。在線自動切割，實現無人操作，滿足客戶的高精度、高產能要求。該設備被廣泛應用于汽車電子，手機通信、計算機、醫療器械、機電設備、電子電工等行業。

產品特點/

Product characteristics

產品特點

無載具切割，免去載具制作費用。

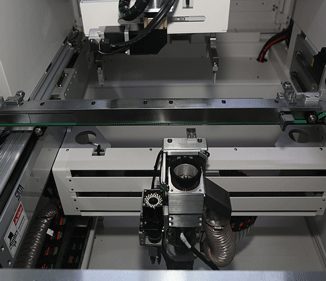

下切割設計，解決高元件PCBA分板難題；
電夾換產品無需更換夾具，效率高。
高精度交流無刷伺服馬達，確保切割精度。
總線控制方式，機臺響應速度更快，維護更便捷。

AI智能編程

人工智能+大數據分析
無需技術員及工程師
無人化工廠必然選擇

切割點自動生成

自動拼圖后合成整版圖片
識別點自動確認
切割點自動生成
整個過程通過軟件算法自動完成，減少對人工的依賴

獨立的片選功能

實現了在不調整程序的情況下
拼板時可以獨立切割，簡單方便

切割點自動檢測

檢測切割點-多邊、漏銅、波浪形
切割實際輸出，超標報警提示
不良圖片實時保留，上傳MES，以備查驗

產品參數/

Product parameter

工作模式	在線型	切割功能	直線、弧線、曲線
視覺系統	視覺自動定位系統	工作范圍	Max400×400mm（或定制）
切割方式	下切式	PCB固定方式	無載具軌道進板
取放臂	夾爪	運動軸數	10 軸
切割精度	± 0.05mm	機臺重復精度	± 0.02mm
最大PCB厚度	3mm	PCB材質	環氧樹脂、CEM1 、CEM3、FR4、鋁基板等
銑刀直徑	0.8-3.0 mm	主軸轉速	Max 80,000rpm
切割主軸	氣動電主軸	換刀方式	自動換刀
上下零件高度	≦40mm	驅動馬達	交流無刷伺服馬達
X 、Y軸切割速度	0-100mm/s	人機操作及資料存儲	PC系統
操作界面	Win 7/ Win 10	顯示器	22英寸高清不頻閃
主機電壓	220V 50-60HZ 1ψ	主機電源消耗	4000W
集塵機電壓	380V 50HZ 3ψ	氣源	0.6MPa
機臺尺寸 (mm) （不含出料軌道）	1416W×1550D×1676H	機臺尺寸 (mm) （含出料軌道）	1416W×1550D×1792H
主機重量	950KG
